工藝流程的確定：

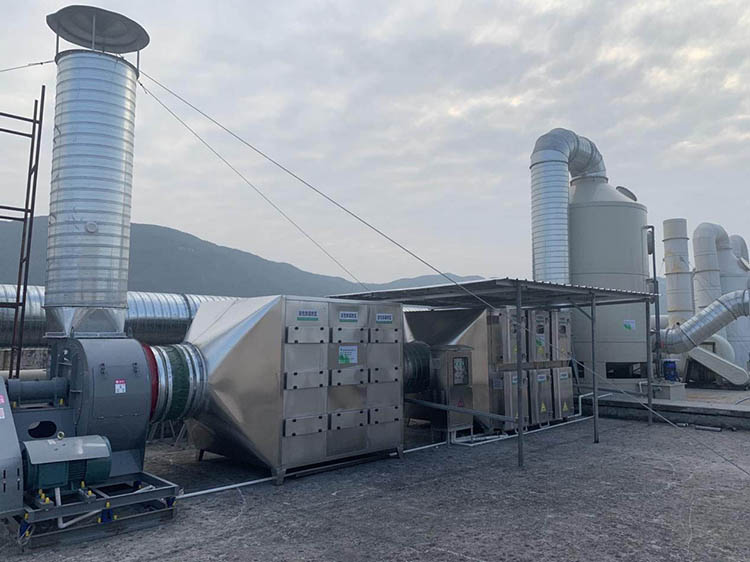

管道+酸霧吸收噴淋塔+光催化活性炭吸附一體設備+引風機+煙囪排放，
1)本產品利用特制的高能高臭氧UV紫外線光束照射惡臭氣體，裂解惡臭氣體如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、的分子鍵，使呈游離狀態的污染物分子與臭氧氧化結合成小分子無害或低害的化合物，如CO2、H2O等。
2)利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。
UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對惡臭氣體及其它刺激性異味有立竿見影的清除效果。
3)惡臭氣體利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應，使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。
產品性能綜述：
- 高效除惡臭：能高效去除揮發性有機物（VOC）、無機物、硫化氫、氨氣、硫醇類等主要污染物，以及各種惡臭味，脫臭效率最高可達95%以上，脫臭效果大大超過國家1993年頒布的惡臭污染物排放標準（GB14554-93）．
- 無需添加任何物質：只需要設置相應的排風管道和排風動力，使惡臭氣體通過本設備進行脫臭分解凈化，無需添加任何物質參與化學反應。，
- 適應性強：可適應高濃度大氣量，不同惡臭氣體物質的脫臭凈化處理，?24小時連續工作，運行穩定可靠。
- 運行成本低：本設備無任何機械動作，無噪音，無需專人管理和日常維護，只需作定期檢查，本設備能耗低，設備風阻極低＜50pa,可節約大量排風動力能耗。
- 無需預處理：惡臭氣體無需進行特殊的預處理，如加溫、加濕等,設備工作環境溫度在攝氏-30℃－55℃之間，濕度在30%－98%、PH值在2-13之間均可正常工作。
- 設備占地面積小，自重輕：適合于布置緊湊、場地狹小等特殊條件，設備占地面積小
- 防火、防爆、防腐蝕性能高，設備性能安全穩定，采用不銹鋼材質，設備使用壽命十年以上。
優點綜述：
1．除臭效果好，反應迅速徹底。
2．運行費用低，一次投資后，沒有吸附劑等飽和需更換等費用。
3．操作簡單實現無人值守。
3UV光解氧催化除臭的優勢對比：
| UV光解氧催化法 | 生物分解法 | 活性炭吸附法 | |
| 技術原理 | 利用紫外線燈發出高強窄波射線，在幾何倍增器作用下形成大量高能光量子，其對空氣中的氧與水分子團產生強力轟擊作用形成羥基自由基。在羥基自由基的強氧化作用下，待凈化氣體中的H2S、NH3等異味源得以被氧化降解 | 利用循環水流，將惡臭氣體中污染物質溶入水中，再由水中培養床培養出微生物，將水中的污染物質降解為低害物質。 | 利用活性炭內部孔隙結構發達，有巨大比表面積原理，來吸附通過活性炭池的惡臭氣體分子。 |
| 效率 | 脫臭凈化效果可達99%以上，脫臭效果大大超過國家1996年頒布《大氣污染物排放標準》國家1993年頒布的《惡臭物質排放標準》 | 微生物活性好時除臭效率可達70%，微生物活性降低，除臭效率亦大大降低，脫臭凈化效果極不穩定。 | 初期除臭效率可達65%，但極易飽和，通常數日即失效，需要經常更換。 |
| 處理氣體成分 | 能處理多種廢氣成分：氨、硫化氫、甲硫醇、甲硫醚、苯、苯乙烯、二硫化碳、三甲胺、二甲基二硫醚等高濃度混合氣體。 | 需要培養專門微生物處理一種或幾種性質相近的氣體。 | 適用于低濃度、大風量臭氣，對醇類、脂肪類效果較明顯。但處理濕度大的廢氣效果不好。 |
| 使用壽命 | 設備壽命長：高能紫外燈管壽命8000-10000H。設備壽命十年以上。 | 養護困難，需頻繁添加藥劑、控制PH值、溫度等。 | 活性炭需經常進行更換。 |
| 運行維護費用 | 運行維護費用極低：技術可靠且非常穩定，凈化設備無需日常維護，只需接通電源，即可正常工作，。 | 運行維護費用較高，需經常投放藥劑，以保持微生物活性，而且對循環水要求也較高，否則，如微生物死亡將需較長時間重新培養。 | 所使用的活性碳必須經常更換，并需尋找廢棄活性碳的處理辦法，運行維護成本很高。 |
| 二次污染 | 無二次污染。純物理反應。 | 易產生污泥、污水。 | 易造成環境二次污染。 |
活性炭預處理工作原理：
本產品前段用活性炭進行預處理，可以有效85%的顆粒物和油性，增加紫外線燈管的使用壽命。同時，活性炭纖維具有一定的吸附性，在活性炭纖維去除液相和氣相中一部分雜質的過程中?；钚蕴坷w維的多孔結構提供了大量的表面積，從而使其非常容易達到吸收收集雜質的目的。就象磁力一樣，所有的分子之間都具有相互引力。正因為如此，活性炭孔壁上的大量的分子可以產生強大的引力，從而達到將介質中的雜質吸引到孔徑中的目的。必須指出的是，這些被吸附的雜質的分子直徑必須是要小于活性炭的孔徑，這樣才可可能保證雜質被吸收到孔徑中。這也就是為什么我們通過不斷地改變原材料和活化條件來創造具有不同的孔徑結構的活性炭，從而適用于各種雜質吸收到孔徑中。這也就是為什么我們通過不斷地改變原材料和活化條件來創造具有不同的孔徑結構的活性炭，從而適用于各種雜質吸收的應用。
C波段紫外線工作原理：
本產品主體階段是利用特制的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯、丙烯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),眾所周知臭氧對有機物具有極強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。利用高能UV光束裂解工業廢氣中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到凈化及殺滅細菌的目的．從凈化空氣效率考慮，我們選擇了-C波段紫外線和臭氧發結合電暈電流較高化裝置采用脈沖電暈放吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、乙烯、丙烯、丙酮、尿烷、樹脂、等氣體的分解和裂變，是有機物變?yōu)闊o機化合物。惡臭氣體利用排風設備輸入到本凈化設備后，凈化設備運用高能UV紫外線光束及臭氧對惡臭氣體進行協同分解氧化反應，使惡臭氣體物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。
該裝置采用五級凈化方式，裝置的工藝流程如圖1所示。
